主通風機在線監測系統
來源： | 責任編輯：admin | 發布時間： 2018-05-22
系統功能
系統功能：實時監測通風系統參數、通風機性能參數、電機的電氣參數、軸承溫度、數據管理、報表管理、性能測試、遠程通訊等。
控制功能：PLC實現風機的手動/自動啟停，以及自動反風等遠近地控制要求。
監測功能：實時監測整個通風系統總體運行情況和主要設備的運行狀態，實時監測通風系統工藝、電氣參數等。
歷史曲線顯示：對于重要的系統參數，進行保存，支持歷史曲線查詢?？梢詫?duì)風機的溫度、風量和電量等參數進行實時的趨勢曲線觀測、報表打印。
數據實時顯示、存儲、查詢、打印。
報表自動生成、存儲、查詢、打印
SDJ系列風機監控系統可根據實時監測到的各種數據對風機進行啟停、反風、轉速(加變頻器)調節等自動控制動作以及上述動作的遠程控制。
系統特點
高可靠性：采用低功耗、散熱性能強的硬件設備，散熱系統設計合理，傳感器靈敏度高，實時性好。
監測信息全面：監測指標包括各類開關量、性能參數，如電量、負壓、風量、溫度等，可根據用戶需求增加監測內容。
傳輸方式靈活：可采用光纜、同軸電纜、雙絞線等多種傳輸介質。
可擴充性：硬件采用模塊化設計，擴展新的采集通道不影響已有系統結構; 軟件采用多層結構設計，極大減少模塊間的耦合性，提高了系統的可擴充性。
系統組成
本系統以工控機和PLC為核心，主要由信號測量裝置和傳感(變送)器、信號采集及轉換裝置、通訊裝置、供電裝置以及驅動控制裝置等組成。
信號測量裝置和傳感(變送)器主要包括取壓裝置、電壓及電流互感器、差壓變送器、溫度變送器、電量采集模塊等。
信號采集及轉換裝置主要包括前端信號濾波環節和電壓/電流變換設備。
通訊裝置主要包括10mbps/100mbps自適應網卡，也可根據場地實際要求選配雙絞線，光纖通訊裝置等。
供電裝置主要采用24V直流穩壓電源。
驅動控制設備:通過接觸器，繼電器，低壓斷路器，低壓隔離器，主令器等實現延時和開關量操作控制。
系統結構
全系統分為上位監控系統(工控機)下位PLC、采集模塊和現場傳感器、設備開關(驅動控制部件)、通訊設備等。

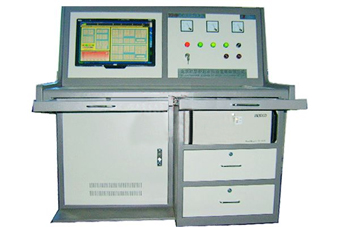

由遠程工控機和就地控制臺作為上位監控系統，就地控制臺和遠程工控機客戶端通過光纖等接入工業以太網線(礦區局域網)，使用TCP/IP及UDP協議進行數據接收和發送。
上位監控系統(遠程機和就地控制臺)采用工業以太網連接方式連接，就地控制臺通過其通訊接口模塊接收來自下位PLC控制器發送的監測數據;上位監控系統發出控制命令(按鈕)返回到PLC進行命令格式轉換(操作員人工進行控制或PLC自動控制)，再通過通訊設備發給現場設備開關(驅動控制部件)完成動作，完成對風機的監控，使其達到所需工作狀態。
在系統中，PLC既可以接受上位機命令來控制風機，也可以根據設定自行根據監測來的數據進行分析判斷對風機進行控制(主要是控制風機的啟停，反風等)。
PLC接收來自各個采集模塊(如壓力、溫度采集模塊等)的采集數據，并對采集數據進行運算處理，將處理結果上位系統上傳監測數據。PLC與各個采集模塊采用RS-485接口連接，自由口協議進行通訊。 PLC通過繼電器觸點連接風機的控制部件，對風機進行邏輯控制和接收控制信號。(風機的控制在電機,有兩種形式。電機要裝礦用機電設備開停傳感器，檢測動作是否完成，并傳回?cái)?shù)據給控制端，顯示動作完成狀態或報警。風機的反風靠檢測電機的反轉，即繼電器切換使對應的接觸器觸點切換，完成輸入倒換，同時傳送回該動作信號。
各采集模塊與安裝在風機處的現場設備(傳感器變送器)相連，采集接收它們的實時數據。
